Un diagrama ER, también conocido como diagrama entidad relación o ERD, es una representación visual que muestra cómo se organizan y se relacionan los datos dentro de un sistema. Se utiliza sobre todo en el diseño de bases de datos, ya que permite identificar entidades, atributos, relaciones y reglas de cardinalidad antes de pasar a la implementación técnica.
A diferencia de un esquema de base de datos ya construido, el diagrama ER ayuda a comprender la lógica del sistema de forma clara y ordenada. Gracias a ello, resulta muy útil para desarrolladores, analistas, estudiantes y equipos que necesitan planificar, documentar o mejorar la estructura de la información.
En esta guía verás qué es un diagrama ER, para qué sirve, cuáles son sus elementos principales, qué tipos de relaciones existen, cómo hacerlo paso a paso, qué errores conviene evitar y qué herramientas pueden ayudarte a crearlo más rápido, incluidas las plantillas de EdrawMax.
Calificación G2: 4,5/5 (Más de 2360 reseñas)
100% Seguro | Sin anuncios |
Impulsado por IA
Calificación G2: 4,5/5 (Más de 2360 reseñas)
100% Seguro | Sin anuncios | Con IAQué es un diagrama ER
Un diagrama ER es un modelo visual que representa las entidades de un sistema, los atributos que describen a cada entidad y las relaciones que existen entre ellas. Su función principal es ayudarte a estructurar la información antes de crear una base de datos relacional o de modificar una ya existente.
Cuando se habla de ER, se hace referencia a Entity Relationship. En español suele llamarse diagrama entidad relación o modelo entidad-relación. Aunque los términos a veces se usan como sinónimos, el modelo entidad-relación describe el enfoque conceptual y el diagrama ER es la representación gráfica de ese modelo.
Este tipo de diagrama se utiliza en proyectos de software, sistemas de información, análisis de procesos, documentación técnica y formación académica. También es muy útil cuando varias personas deben entender la misma estructura de datos de forma rápida y visual.
Diferencia entre diagrama ER y modelo relacional
El diagrama ER se usa en una fase previa, cuando todavía estás definiendo cómo se conectan los datos y qué reglas lógicas deben cumplir. El modelo relacional, en cambio, traduce esa lógica a tablas, claves primarias, claves foráneas y restricciones listas para implementarse dentro de una base de datos.
| Concepto | Qué representa | Cuándo se usa | Nivel |
| Diagrama ER | Entidades, atributos, relaciones y cardinalidad | Antes del diseño físico de la base de datos | Conceptual / lógico |
| Modelo relacional | Tablas, columnas, claves y restricciones | En la fase de implementación | Lógico / físico |

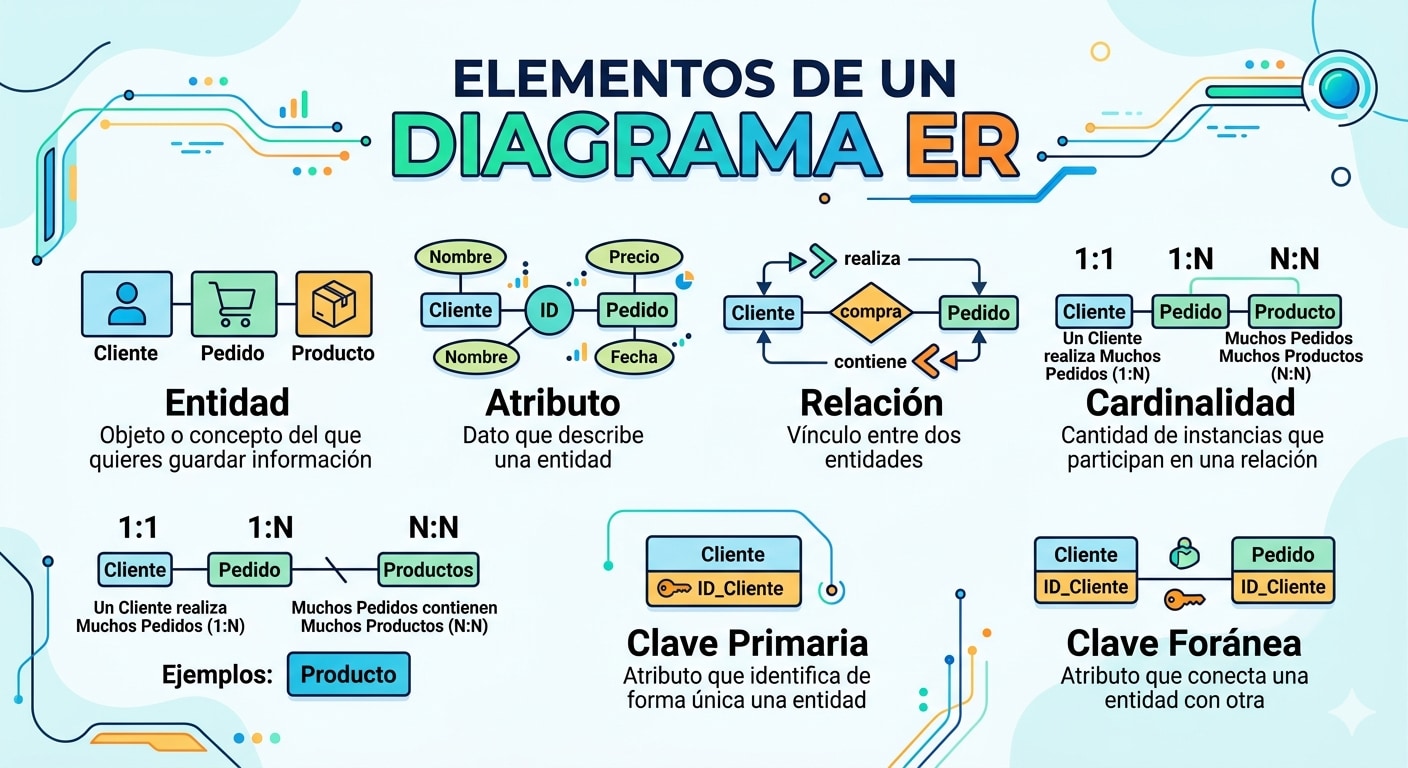

Elementos de un diagrama ER
Para entender bien un diagrama ER, conviene dominar sus componentes básicos. Aunque existen distintas notaciones, la mayoría de los diagramas comparten los mismos elementos estructurales.
| Elemento | Qué significa | Ejemplo |
| Entidad | Objeto o concepto del que quieres guardar información | Cliente, Pedido, Producto |
| Atributo | Dato que describe una entidad | Nombre, ID, Precio, Fecha |
| Relación | Vínculo entre dos entidades | Cliente realiza Pedido |
| Cardinalidad | Cantidad de instancias que participan en una relación | 1:1, 1:N, N:N |
| Clave primaria | Atributo que identifica de forma única una entidad | ID_Cliente |
| Clave foránea | Atributo que conecta una entidad con otra | ID_Cliente en Pedido |
- Entidades: suelen representarse con rectángulos y corresponden a personas, objetos, eventos o conceptos relevantes para el sistema.
- Atributos: describen las propiedades de cada entidad. Por ejemplo, la entidad “Producto” puede incluir atributos como código, nombre, precio y stock.
- Relaciones: explican cómo interactúan las entidades entre sí. Normalmente se expresan con verbos, como “compra”, “contiene”, “pertenece” o “gestiona”.
- Cardinalidad: indica cuántos elementos de una entidad pueden relacionarse con otra, algo clave para diseñar correctamente la base de datos.
Símbolos más usados en un diagrama ER
La simbología de un diagrama ER puede variar según la notación utilizada, pero estos son los símbolos más habituales:
- Rectángulos: representan entidades.
- Óvalos: representan atributos.
- Rombos: representan relaciones, sobre todo en notación Chen.
- Líneas de conexión: unen entidades con relaciones o atributos.
- Pata de gallo: se usa en algunas notaciones para expresar cardinalidad.
- Doble rectángulo: indica una entidad débil.
Tipos de relaciones y cardinalidad en un diagrama ER
Uno de los puntos más importantes de cualquier diagrama ER es la cardinalidad, porque define cómo se conectan las entidades y qué reglas debe seguir la base de datos.
| Tipo de relación | Qué significa | Ejemplo |
| Uno a uno (1:1) | Una instancia de una entidad se relaciona con una sola de la otra | Persona - Pasaporte |
| Uno a muchos (1:N) | Una instancia de una entidad se relaciona con varias de la otra | Cliente - Pedido |
| Muchos a uno (N:1) | Varias instancias apuntan a una sola entidad relacionada | Muchos pedidos - Un cliente |
| Muchos a muchos (N:N) | Varias instancias de ambas entidades se relacionan entre sí | Alumno - Curso |
Comprender la cardinalidad es esencial porque afecta directamente a la estructura final de tablas, claves y relaciones. Si esta parte se define mal, el diseño de la base de datos puede volverse inconsistente o generar redundancias.
Para qué sirve un diagrama ER
La principal función de un diagrama ER es ayudar a organizar la información de un sistema antes de implementarla técnicamente. En lugar de trabajar directamente con tablas y código, permite ver la lógica del modelo de datos de forma visual.
En la práctica, sirve para:
- Diseñar bases de datos desde cero: ayuda a definir qué entidades existen y cómo deben relacionarse.
- Detectar errores conceptuales: facilita la identificación de duplicidades, relaciones mal definidas o atributos innecesarios.
- Documentar sistemas: es muy útil para explicar la estructura de datos a otros miembros del equipo.
- Mejorar bases de datos existentes: permite analizar un sistema actual antes de ampliarlo o depurarlo.
- Enseñar modelado de datos: resulta ideal en formación técnica y académica porque resume conceptos complejos de forma visual.
Cuándo conviene usar un diagrama ER
No hace falta esperar a tener una base de datos compleja para usar un diagrama ER. De hecho, cuanto antes se utilice, más fácil será prevenir errores de estructura.
| Situación | Por qué conviene usarlo |
| Desarrollo de una nueva aplicación | Permite definir la lógica de los datos antes de programar |
| Rediseño de una base de datos | Ayuda a detectar relaciones poco claras o redundantes |
| Trabajo colaborativo | Facilita la comunicación entre perfiles técnicos y no técnicos |
| Formación y aprendizaje | Sirve para explicar entidades, relaciones y cardinalidad de forma visual |
| Documentación de sistemas | Ofrece una visión clara de la estructura del modelo de datos |
Cómo hacer un diagrama ER paso a paso
Crear un diagrama ER puede parecer complicado al principio, pero si trabajas por etapas el proceso es mucho más sencillo. Además, con una herramienta visual como EdrawMax puedes usar plantillas, símbolos prediseñados y formatos listos para trabajar más rápido.
Paso 1.Define el problema o sistema que vas a modelar
Antes de dibujar, delimita el sistema. Por ejemplo, puedes modelar una tienda online, un sistema de biblioteca, una base de datos escolar o una plataforma de reservas. Cuanto más claro esté el objetivo, más preciso será el diagrama.
Paso 2.Identifica las entidades principales
Haz una lista de los objetos o conceptos relevantes. En una tienda online, por ejemplo, podrías tener Cliente, Pedido, Producto, Pago y Envío. En esta fase conviene pensar en sustantivos, no en acciones.
Paso 3.Añade los atributos de cada entidad
Después, define qué información necesitas guardar de cada entidad. Por ejemplo, la entidad Cliente puede incluir ID, nombre, correo y teléfono. El objetivo es recoger solo los datos realmente necesarios.
Paso 4.Establece las relaciones entre entidades
Ahora conecta las entidades con relaciones lógicas. Por ejemplo, un cliente realiza un pedido, un pedido incluye productos y un pago corresponde a un pedido. Aquí es donde el diagrama empieza a reflejar el funcionamiento real del sistema.
Paso 5.Define la cardinalidad
Indica si la relación es uno a uno, uno a muchos o muchos a muchos. Esta parte es clave porque después influirá en cómo se crean las tablas y claves dentro de la base de datos.
Paso 6.Revisa la consistencia del modelo
Comprueba si hay atributos duplicados, relaciones ambiguas o entidades que podrían simplificarse. También conviene validar el diagrama con otras personas del equipo antes de darlo por cerrado.
Paso 7.Personaliza el diseño y exporta
Si utilizas EdrawMax, puedes aplicar temas, colores, conectores y bibliotecas de símbolos para dejar el diagrama más claro. Después, expórtalo en el formato que necesites para compartirlo o incluirlo en documentación técnica.
Ejemplo sencillo de diagrama ER
Para entenderlo mejor, imagina un sistema básico de gestión de pedidos:
| Entidad | Atributos | Relación principal |
| Cliente | ID_Cliente, Nombre, Email | Realiza pedidos |
| Pedido | ID_Pedido, Fecha, Total | Pertenece a un cliente |
| Producto | ID_Producto, Nombre, Precio | Está incluido en pedidos |
En este caso, un cliente puede realizar varios pedidos, así que la relación entre Cliente y Pedido sería uno a muchos. A su vez, un pedido puede contener varios productos y un producto puede aparecer en varios pedidos, por lo que ahí suele existir una relación muchos a muchos que normalmente se resuelve con una entidad intermedia, como Detalle_Pedido.
Errores comunes al hacer un diagrama ER
Aunque el concepto es sencillo, hay varios fallos frecuentes que afectan a la claridad y utilidad del diagrama:
- Confundir entidades con atributos: por ejemplo, tratar “dirección” como entidad cuando solo es un atributo de Cliente.
- No definir bien la cardinalidad: este error suele generar problemas cuando el modelo se convierte a tablas.
- Usar demasiados elementos desde el principio: conviene empezar con un modelo básico y luego añadir detalle.
- Duplicar información: si varias entidades contienen los mismos datos sin necesidad, el modelo pierde eficiencia.
- No pensar en el uso real del sistema: un diagrama ER debe responder a un problema concreto, no solo verse correcto en teoría.
Consejos para crear un diagrama ER claro y útil
- Empieza por lo esencial: primero entidades y relaciones, después atributos y detalles.
- Usa nombres consistentes: esto facilita la lectura y evita confusiones al pasar al modelo relacional.
- Mantén una estructura ordenada: un diseño limpio mejora mucho la comprensión.
- Elige una notación y sé coherente: mezclar estilos puede dificultar la interpretación.
- Valida el diagrama con el equipo: así podrás detectar lagunas antes de implementar.
Plantillas de diagrama ER para empezar más rápido
Si no quieres empezar desde cero, una plantilla puede ayudarte a estructurar mejor el diagrama desde el principio. Las plantillas son especialmente útiles cuando necesitas modelar sistemas frecuentes, como tiendas online, bibliotecas, colegios, hospitales o inventarios.
Con una buena plantilla ya tienes parte del trabajo adelantado: distribución visual, símbolos básicos, conectores y una lógica inicial que después puedes adaptar a tu proyecto.
Creador de diagramas ER: una forma fácil de diseñarlo online
Si buscas un software de diagrama ER sin dibujarlo todo manualmente, usar una herramienta especializada puede marcar una gran diferencia. En ese sentido, EdrawMax ofrece una solución práctica para diseñar diagramas ER de forma rápida, visual y profesional.
Calificación G2: 4,5/5 (Más de 2360 reseñas)
100% Seguro | Sin anuncios | Impulsado por IA
Calificación G2: 4,5/5 (Más de 2360 reseñas)
100% Seguro | Sin anuncios | Con IA
Además de sus plantillas, te permite arrastrar y soltar símbolos, personalizar el formato, trabajar con distintos tipos de diagramas y exportar el resultado en varios formatos. Estas son algunas de sus funciones más útiles:
- Plantillas prediseñadas: te ayudan a empezar más rápido y a mantener una estructura clara.
- Biblioteca de símbolos: incluye recursos visuales para diagramas de bases de datos y muchos otros tipos de esquemas.
- Edición intuitiva: puedes modificar formas, textos, conectores, colores y estilos sin complicaciones.
- Trabajo online y multiplataforma: resulta útil si necesitas editar desde distintos dispositivos.
- Exportación flexible: puedes guardar el diagrama en formatos como PDF, imagen u otros documentos editables.
Conclusión
Ahora que ya sabes qué es un diagrama ER, resulta más fácil entender por qué es una herramienta tan importante en el diseño de bases de datos. Su valor está en que permite visualizar entidades, atributos, relaciones y cardinalidades antes de pasar a la implementación técnica, lo que reduce errores y mejora la organización del sistema.
Tanto si estás empezando a aprender modelado de datos como si necesitas documentar o rediseñar una base de datos real, trabajar con una plantilla bien estructurada puede ahorrarte mucho tiempo. Si quieres hacerlo de forma más ágil, puedes apoyarte en una herramienta visual como EdrawMax para crear, editar y compartir diagramas ER con mayor facilidad.
EdrawMax EscritorioEdrawMax AppEdrawMax OnlinePreguntas frecuentes sobre el diagrama ER
-
¿Qué significa ER en una base de datos?
ER significa Entity Relationship, es decir, entidad-relación. Se refiere a un modelo que representa visualmente cómo se conectan los datos dentro de un sistema. -
¿Cuál es la diferencia entre un diagrama ER y un diagrama EER?
El diagrama EER (Enhanced Entity Relationship) es una versión extendida del diagrama ER. Añade conceptos más avanzados, como jerarquías, generalización, especialización y restricciones adicionales, por lo que suele usarse en modelos más complejos. -
¿Qué símbolos se usan en un diagrama ER?
Los más habituales son rectángulos para entidades, óvalos para atributos, rombos para relaciones y diferentes líneas o notaciones de cardinalidad para representar la conexión entre elementos. -
¿Cuándo usar un diagrama ER?
Conviene usarlo cuando necesitas planificar una base de datos, documentar la estructura de datos de un sistema, rediseñar una base existente o explicar relaciones de datos de forma visual. -
¿Se puede hacer un diagrama ER online gratis?
Sí. Existen herramientas que permiten crear diagramas ER online con plantillas, bibliotecas de símbolos y funciones de exportación. EdrawMax ofrece una opción práctica para empezar de forma rápida.
